Bauanleitung

EIR Boards werden mit bestückten SMD Teilen geliefert. Die bedrahteten Teile sind separat beigepackt und müssen noch aufgelötet werden.

»Dieses Video zeigt den Zusammenbau.

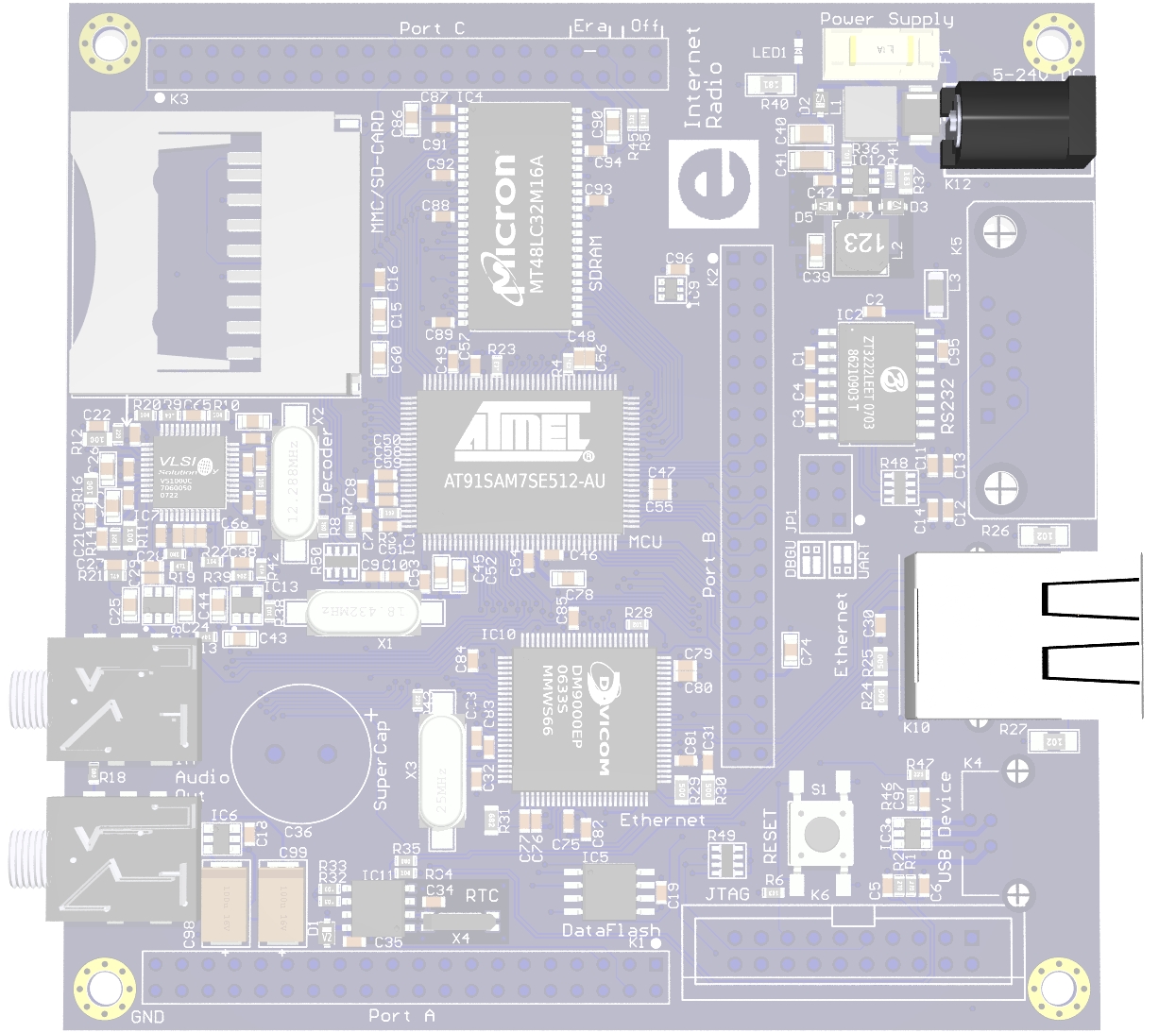

Beginnen Sie mit den folgenden Bauteilen:

1. Ethernet Buchse K10
2. DC Buchse K12

Da die Firmware bereits auf dem SMD Board geladen ist, sollten Sie mit dieser Minimalausstattung in der Lage sein, Internet Radio Stationen empfangen und hören zu können.

Um den Flash Speicher löschen zu können und neue Firmware zu laden, müssen wir folgende Teile einlöten:

3. Erweiterungspfosten K3 (oder zumindest die Stifte 34 und 36)
4. USB Buchse K4

Falls die Dinge nicht so funktionieren wie erwartet, wäre es eine gute Idee den seriellen Port zu benutzen, wofür folgende Teile benötigt werden:

5. RS-232 Jumperblock JP1
6. RS-232 Buchse K5

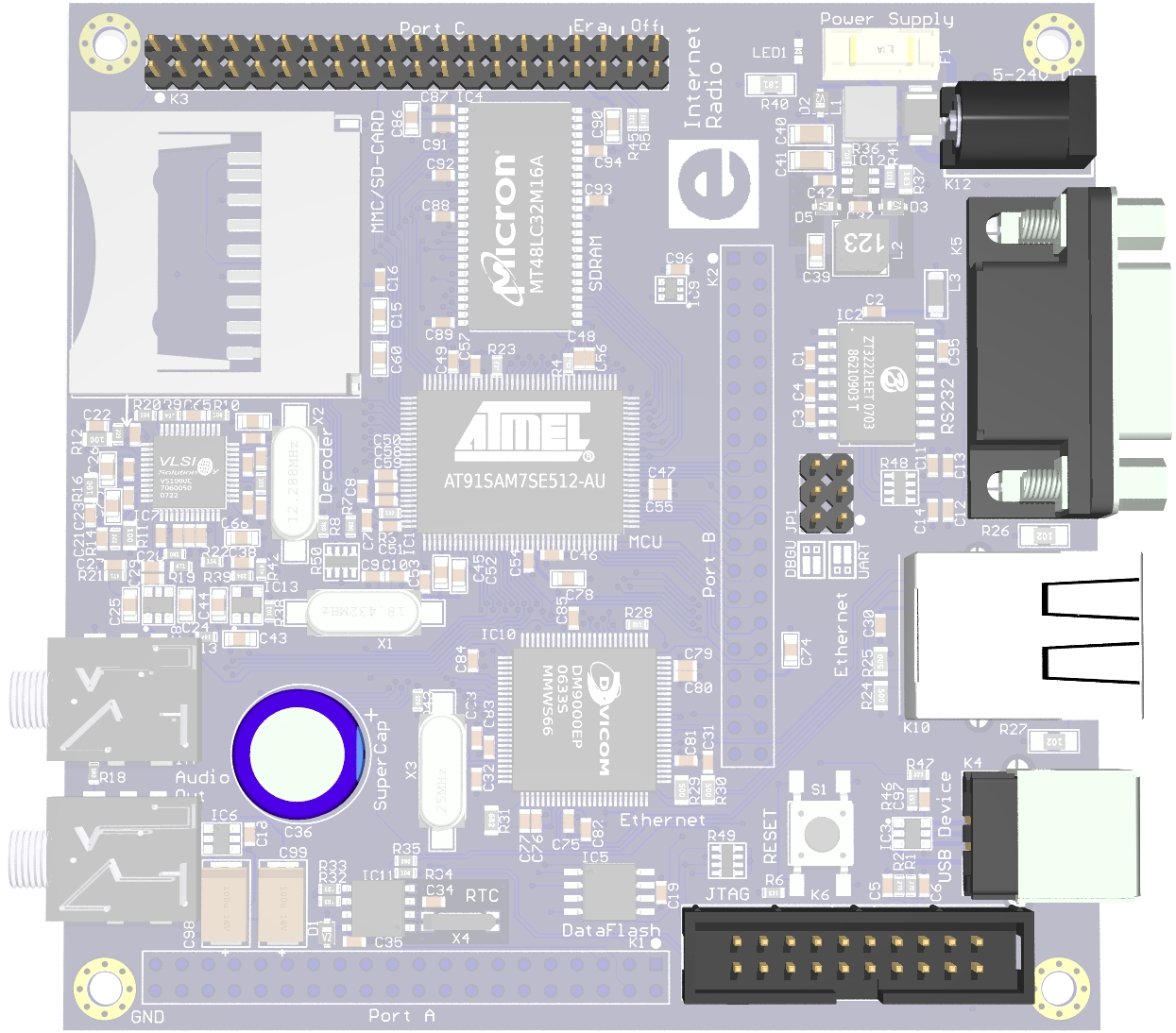

Wird die JTAG Schnittstelle benötigt, montieren Sie

7. JTAG Leiste K6

Damit die Echtzeituhr auch während eines Stromausfalls weiterläft, benötigt man den

8. Double Layer Kondensator C36

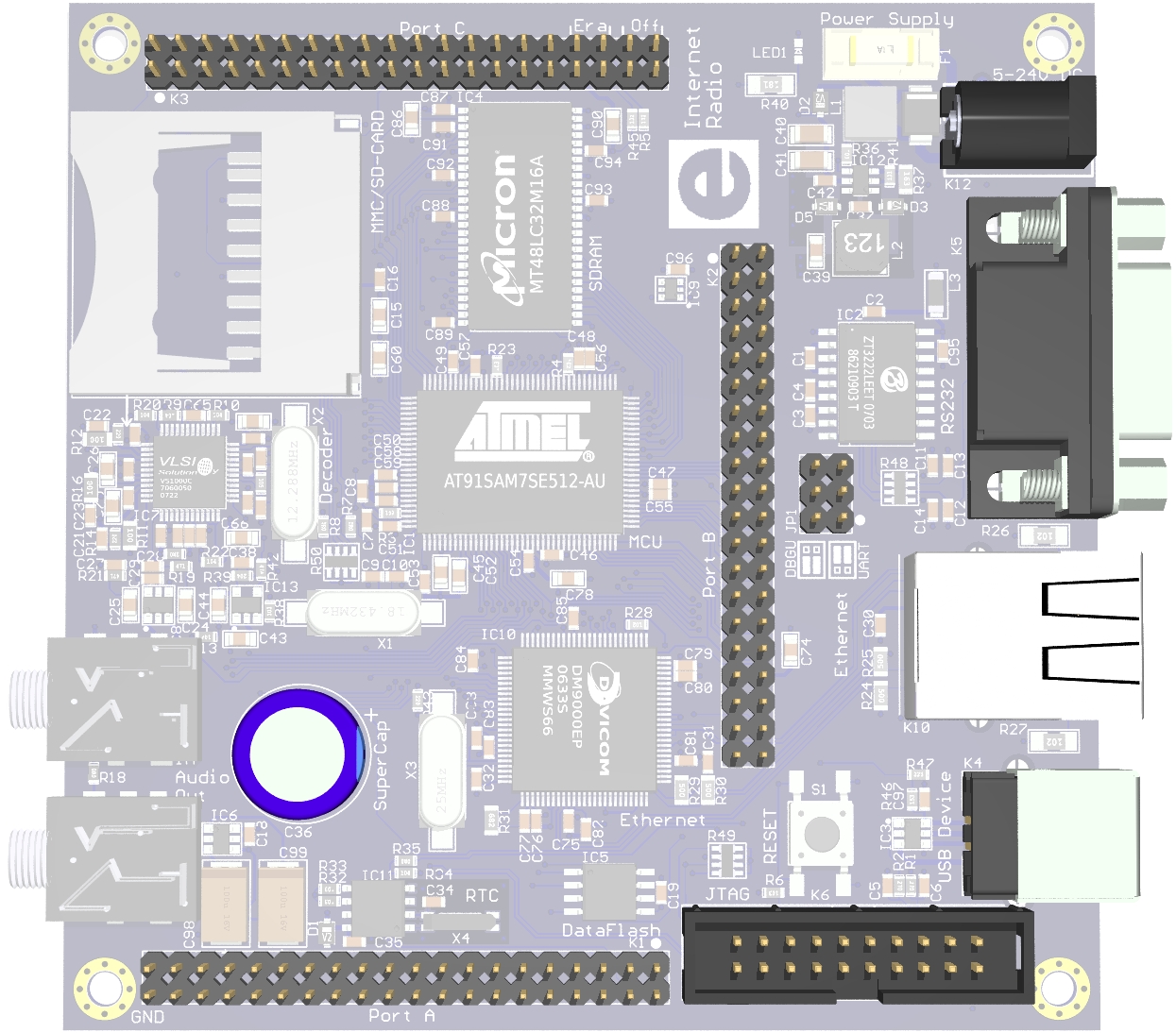

Falls Sie planen, ein Erweiterungs-Board anzuschließen, sollte K3 vollstöndig bestückt sein. Zusätzlich montieren Sie

9. Erweiterungspfosten K1 und K2

Fertig!
