Hardware

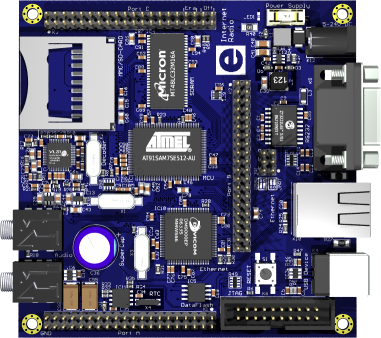

Klicken Sie auf das Bild um eine detailierte Ansicht zu erhalten.

Eine Anleitung zum Bestücken der bedrahteten Bauteile finden Sie in der

»Bauanleitung

Schaltplan und Stückliste entnehmen Sie bitte dem

»Elektor Artikel

Datenblätter

Die wichtigsten Datenblätter befinden sich auf dieser CD.

»AT91SAM7SE512
Atmel AT91 ARM7 Thumb Microcontroller

»DM9000
Davicom Ethernet MAC Controller with Integrated PHY

»VS1053b
VLSI Ogg Vorbis / MP3 / AAC+ / WMA / MIDI Audio Codec

»K4S51XX32D
Samsung 512 Mbit Synchronous DRAM

»AT45DB321D
Atmel 32 Mbit serial DataFlash

»PCF8563
Philips Real Time Clock / Calendar

»LT1616
Step-Down Switching Regulator

»LTC1844
Very Low Drop Out Linear Regulator

»MAX3222-MAX3241
RS-232 Transciever

»BZA408B
Philips Quadruple Transient Voltage Suppressor

»FPS 009-2700
SD Card & MMC Socket

CAD Dateien

Die CAD Software finden Sie auf der Homepage von »CadSoft

»eir10c.brd
EAGLE Board Datei

»eir10c.sch
EAGLE Schaltplan
